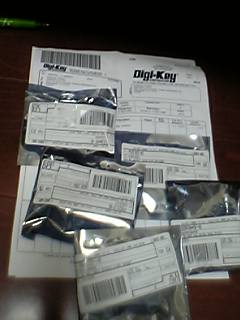

１３日の早朝（日本時間）に頼んだモノ（飛ばした2704ほか）が今日の夕方あたりに届いた模様・・・


って国内でもアマゾンあたりじゃなきゃなさそうなリードタイムだけど、これがアメリカからの荷物だもんなぁ

digikey恐るべし・・・

下手にアキバ行くよりも7,500円分まとめて取り寄せたほうが早そうだ（苦笑）
あとはOS-CONさえ扱ってくれれば冗談抜きでアキバで買うより便利だな。

寝起きでテスター使っていたら・・・パチッ・・・

うぅ　PCM2704を飛ばしてしまった。
IC飛ばすのなんて・・・久しぶりだな・・・


続きを読む

早寝して早朝から起き出してごそごそと工作開始。

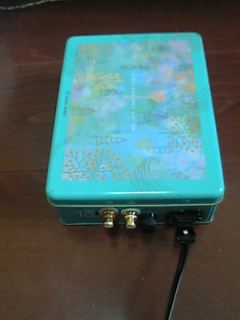

材料は資源ごみ行きから救出したヨックモックの菓子缶。
プラスドライバで穴をぐりぐりと空ける。

・・・ハンドドリルくらい買えよｗ＜自分

ヒューズの穴とRCAジャックの穴も同様にドライバとニッパで加工。
ちなみに四角いUSBと電源の穴はマイナスドライバで押し切るｗ

穴が開いたところでニッパとリーマでバリを取って昨日、買い出してきたスペーサーを取り付ける。


電源ジャック（千石40円）とRCAジャック（秋月150円×２）も同じように取り付けて配線に着手。


続きを読む

とりあえず５Ｖの定電圧レギュレータとコンデンサ類を調達に千石へ。

しかしまぁ MUSEって高いのね（泣）

USBDACをとりあえず手持ちのお菓子の空き缶にしまうためのスペーサやらなんやかんやもまとめて購入。

3連休（の夜中〜早朝）でちょっとまとめる事にするか。

バカ娘が自分でトイレに行けるようになったのでトイレのダウンライトをセンサーライトに変更。
ホームセンタで売っていたＥ２６口金のセンサーにダウンライトの穴から伸ばすためのE26の延長口金をつけて設置。

続きを読む

USB DACキット
・アナログ電源
+3.3V（PCM2704）と±6V（OPA2604）
・デジタル電源
+3.3V（PCM2704）

作ろうとしている電子ボリューム（PGM2311）はアプリケーションノートによると±5Vのアナログ電源と+5Vのデジタル電源を要求。

USB DACキットのオプション電源はデジタル電源が+3.3Vと+5V、アナログ電源が+3.3Vと±6V（ある意味当然）。

続きを読む

お昼にアキバまで買出し。
PGA2311で工作せんがためにブレッドボードのワイヤーやらUSB DACの基板ピンのコネクタやら買出し。

続きを読む

日曜、早朝（3時）から起き出してはんだ付けを開始。

両面スルーホール基板はホント久しぶりなので（真空管アンプは片面基板）、なかなかはんだが流れてくれず、ちょっと焦る。

電源の基板から作成をはじめ、何箇所かはんだ付けをしているうちにそれっぽく上手くはんだが流れるようになった。

続きを読む

モノが届いたので早速、製作・・・の前に、USB DACを調べている際に見つけたサイトに基づいて換装用のパーツを準備する。

参考にしたのはこのサイト（nabeの雑記帳）

時間が取れたところで久しぶりのアキバへ買い出し。


続きを読む

パソコンの出力にライン出力が無かったので、USB-DACを作ってここから出力させる事を画策。

ネットでいろいろ調べてみるとTIのPCM2702が良いらしいが、キットはないようで在庫部品もな〜んもない状況で作り始めるのにはちょっとハードルが高いかなぁ　って感じ。

で、学生時代から愛用（？）の共立エレショップ（デジット）で発売しているキットを購入する事に。

続きを読む

一通り音が出る事を確認してからオークションで手に入れた真空管に差し替えて使って見ることにする。

1日鳴らしっぱなしにしてもガサガサ感があったのでとりあえず初段管の12AX7をウェスチングハウスの12AX7Aに差し替えてみる。

・・・なんかガサガサ感が消えた・・・
もう一度、戻してみるとガサガサ感が・・・波形上はそんな大きな違いはないみたいなんだけどなぁ　偽薬効果？？　ってので片付けられる違いでもなさそうだし・・・


続きを読む

昨日の夜、はんだ付けを終わらせた基板を取り出して組み立て開始。
シャーシが分厚い鉄板で出来ていることもあり組み立てに四苦八苦。
ボリームをアルプスのRK27に取り替えるので穴の拡大やら基板を削る必要があって、工具が無い事からえらい目に・・・

一応、リーマとカッターで取り付け部分はなんとかなったものの、軸の切断をするための金鋸がないため、ニッパーでぐりぐりと抉るハメに。結局、小さな鋸がついたワインオープナーで最後は切断。
・・・あ〜あ、電工用のニッパー　刃がボロボロだ・・・

続きを読む

ようやく時間を作り・・・と言うか、休みの日の前日、早起きして製作に取り掛かる。

ニヤニヤしながら開封、パーツが揃っている事を確認。
マニュアルに従ってガラエポ基板を割り、部品をはんだ付けして行く。

勘を取り戻すまでの何箇所かは微妙な感じだったけど、数箇所はんだ付けした後はすいすいとはんだ付けが進む。

続きを読む

使っているテスターはHIOKIのアナログ式の一番安い奴だったかな？

すでに20年選手。当時、4000円くらいしたはず。
０オームの抵抗レンジが微妙だったりする・・・そろそろ買い替えかなぁ(^^;

デジタルテスター（メーカ失念、これも15年くらい前のもの）もあったけど、電池液漏れでお釈迦orz
こっちの代わりは秋月で800円だか1000円だかのを買って来たほうが良いのかなぁ？

続きを読む

12AX7の情報を一通り入手したところでKT88の情報を入手。
互換性があるのは12AX7ほど多くは無くて6550と呼ばれる球くらい。それ以外は回路の改造が必要そうなので「初心者」の私にはハードルが高いと判断して回避。

世間一般の評判から狙うのはGECのKT88とGEの6550に定めてヤフオクとeBayを物色。
続きを読む

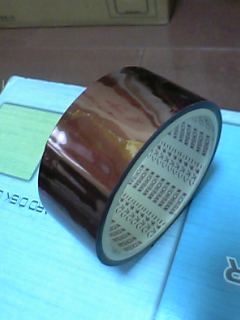

その昔、晴海時代にハムフェアで確か500円くらいで入手したポリイミドテープ。
チップLEDのロール（これも500円だか1000円だか）と一緒にこれあると便利だよって言われて購入。

当時はありがたみがわからなかったものの・・・ハンダの熱で溶けない絶縁テープって確かに便利だわ。

続きを読む

真空管アンプのキットを眺めていても仕方がない・・・
・・・と言うか組み立てた後の事しか考えてなかったかも・・・

購入した真空管アンプのキットで使われているのは12AX7とKT88

ググってみたところどうやらKT88と言うでかい方の球（出力管）はいろいろ奥が深い模様。

過去の落札結果やら同時期開催のオークションをじっくり観察すること１ヶ月。

初心者（？）の私はまず12AX7から挑戦。
手始めにヤフオクで東芝Hi-S（通信用グレードだそうな）の６本組を入手。
とりあえず「ふ〜ん」って感じとこれで製作ミスで真空管飛ばしても大丈夫と言う安心感が・・・（石使って自作しているとちょくちょく飛ばすのは私だけ？）


続きを読む

実家に帰ってゴミ箱もとい、昔のおもちゃ箱から工具一式をチョイス。

半田こて：gootのセラミックヒータの15Wの奴（CXG-30）。たぶん地元のニノミヤで買ったはず。

コテ台：gootのST-77地元のニノミヤの某店のパーツコーナー閉店セールで半額か７割引くらいで購入。

半田：千住のSPARKLE SOLDER。普通のスズ60%の半田のはず。
日本橋のジャンク屋で入手。

続きを読む

購入したTU-879S、ググってみるといろいろ手をいれている先人が多数。
と言うわけで2chのエレキットスレの過去ログを参考に以下のパーツを手配してから組み立てることに。

耳悪いし基本部分（？　キットだけあってマニュアルにいくつか記載がある）だけ・・・

*ボリュームをアルプスのミニデテント（RK27）に変更
*入力のカップリングコンデンサを外して直結
・スパークキラーを電源スイッチに取り付け
・C13を330uFに変更
・C15にC13用の100uFをパラ

・浮いたC1とC2のフィルムコンデンサをC16とC13にパラッとく。
（意味ないかも。ＩＣ使っているとケミコンにセラコンパラるのが昔のセオリーだったのでやっただけ・・・）

・NFBと入力のシールド線が微妙に貧弱そうだったので2chのスレを参考にLANケーブルの芯線に変更

真空管の回路定数はよくわからないのでそれ以外は特に触らず。以下毒舌あり

はんだごてを握りたい衝動に駆られてしまい・・・

・・・ポチってもうた・・・
http://www.elekit.co.jp/product/54552d38373953

真空管アンプつくるどぉ
